监控中心手册
# 监控中心手册
# 一、简介

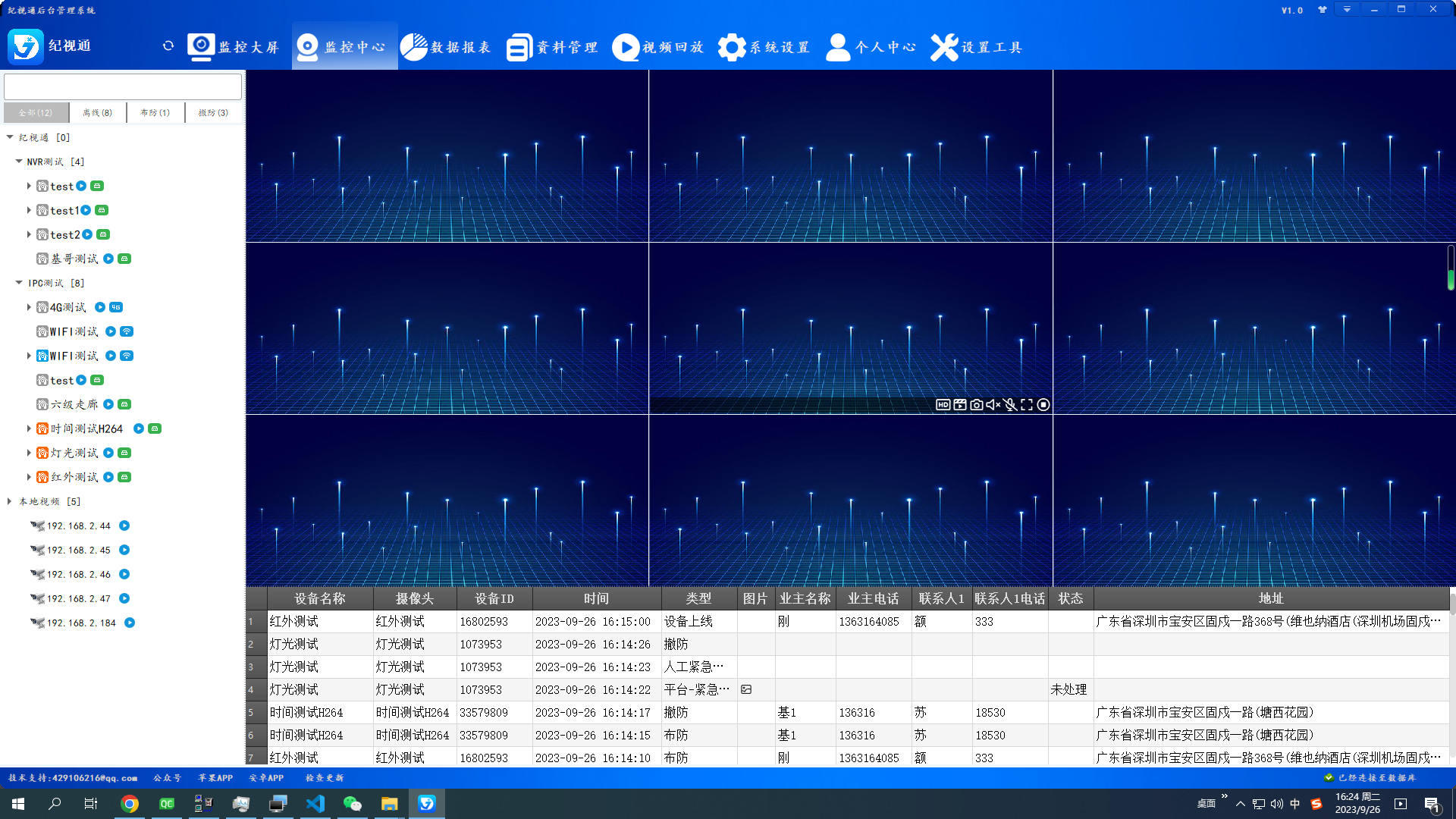

![](/img/technology/01/03-监控中心.jpg)
监控中心
监控中心主要用于设备状态显示,视频浏览,设备控制,报警弹窗,消息列表等。监控中心页面主要由左侧设备栏,右上视频监控栏、右下消息栏和报警弹窗组成。
# 二、左侧设备栏

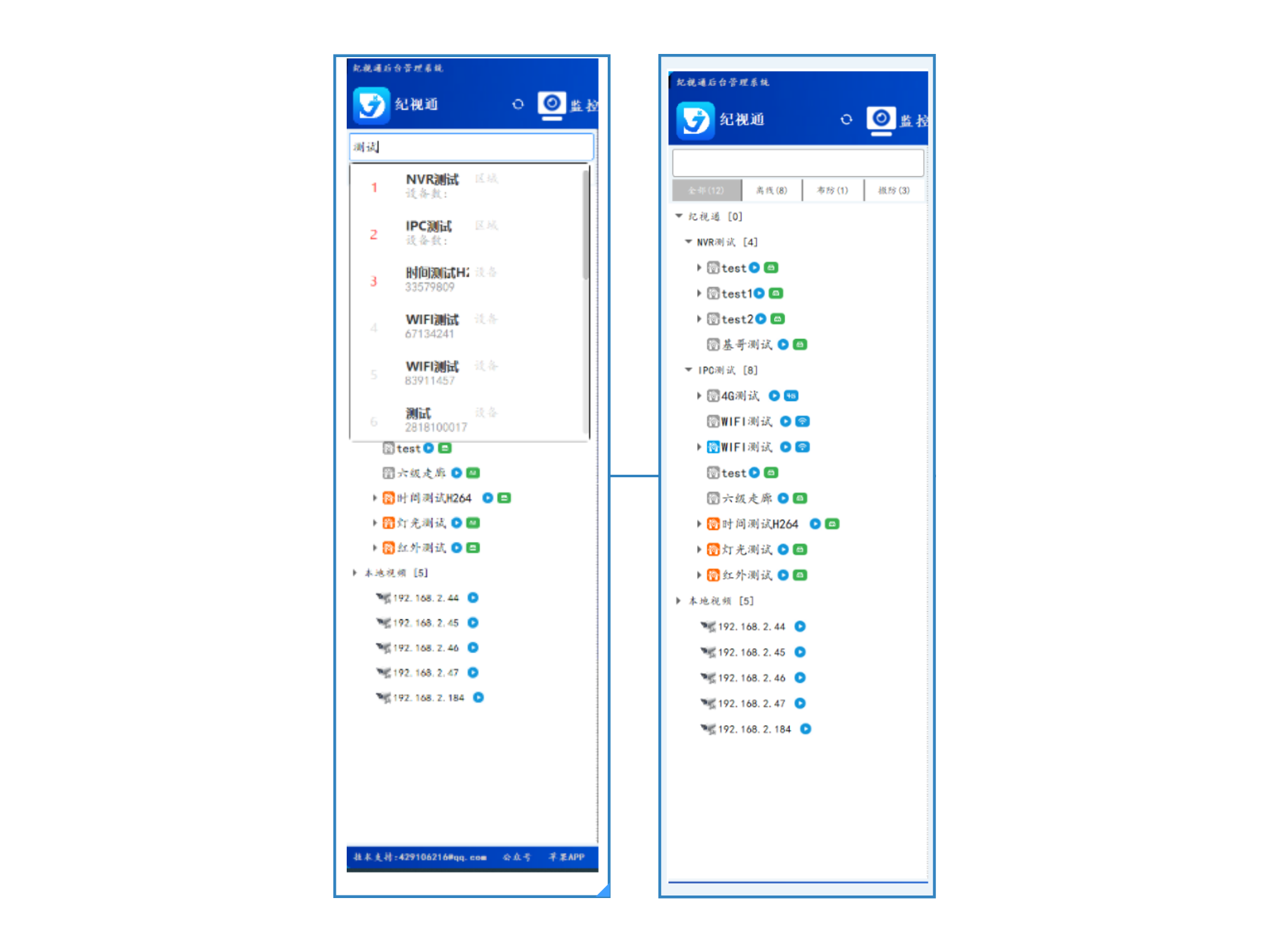

左侧设备栏上方是快捷搜索框,下方是用户下管理的设备列表。
![](/img/technology/01/03-pc左侧.png)
左侧设备栏
# 1. 搜索框
搜索框可供用户快捷方便的搜索到相应的视频监控设备和区域。用户可以通过搜索区域名称、设备名称、设备编码快速查询出区域和设备。点击搜索到的区域或者设备,树列表就会跳转到相应位置。

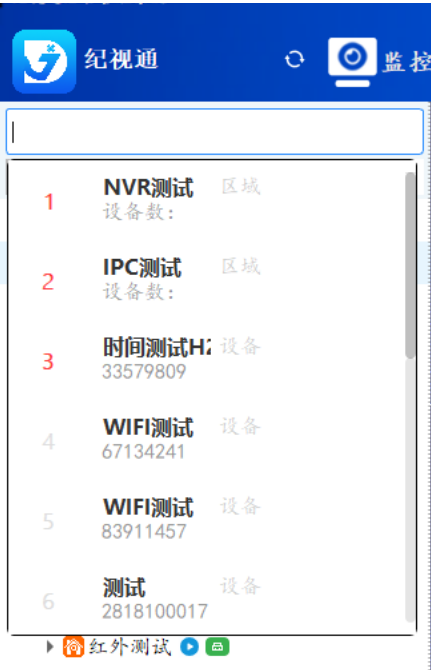

![](/img/technology/01/03-搜索栏.png)
搜索栏
# 2. 设备树列表
设备树列表主要显示用户下的所以设备信息,如设备在线离线状态,布撤防状态,网络类型,有无TF卡等

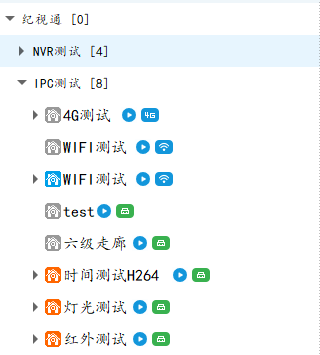

![](/img/technology/01/03-设备树列表.png)
设备树列表
图标的定义:
区域:用户下区域名称
摄像头:用户下设备下摄像头
设备:用户下设备名称
离线:代表设备未上线
布防:代表设备在线且处于布防状态
撤防:代表设备在线且处于撤防状态
报警:代表设备在线且处于报警状态
取消报警:代表设备在线且刚下发取消报警命令
以太网:设备使用的是有线网络
WIFI网络:使用的是WIFI网络
4G网络:使用的是4G网络
TF卡:代表是否有存储卡
播放按钮:点击即可播放视频
正在播放:点击可关闭视频播放
已过期:表示设备已到期,需要续费
# 3. 树列表右键指令

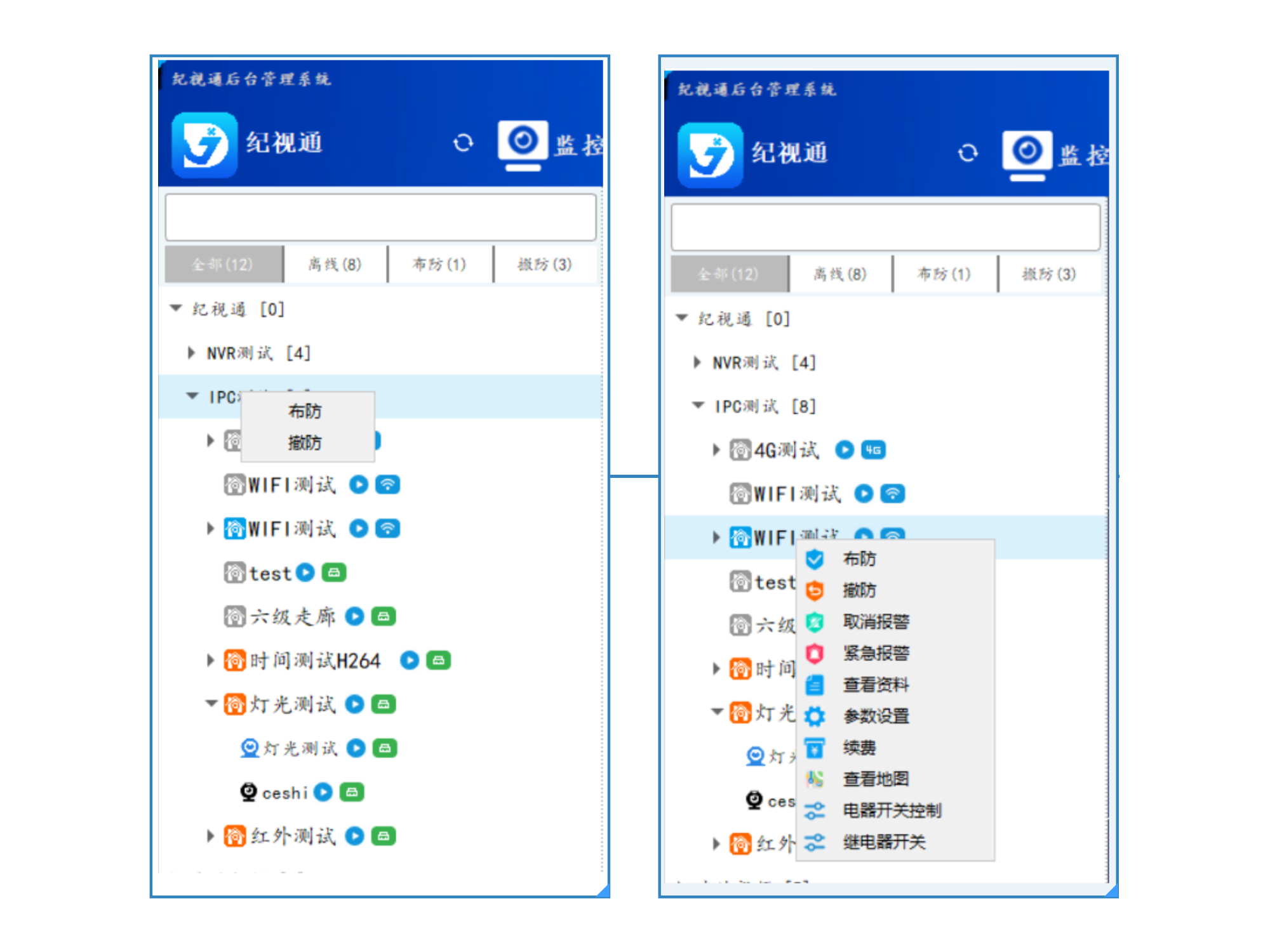

右键点击区域或者设备,弹出右键指令操作框,点击对应的菜单即可操作设备。主要指令有布防、撤防、取消报警、紧急报警、查看资料、参数设置、续费、地图定位、继电器开关等
右键区域 & 右键设备△
# 3.1 设备布撤防
右键点击设备,可操作设备布撤防状态,当前布撤防状态共四种,分别为布防、撤防、取消报警和紧急报警.布防使设备进入报警检测状态,撤防则关闭报警检测,紧急报警不改变设备状态,但会让设备产生一条紧急报警.取消报警:设备产生报警后,点击取消报警,设备解除报警状态,并保持设备报警前的状态
# 3.2 查看资料
修改和查询设备的详细资料,添加和删除辅机摄像头

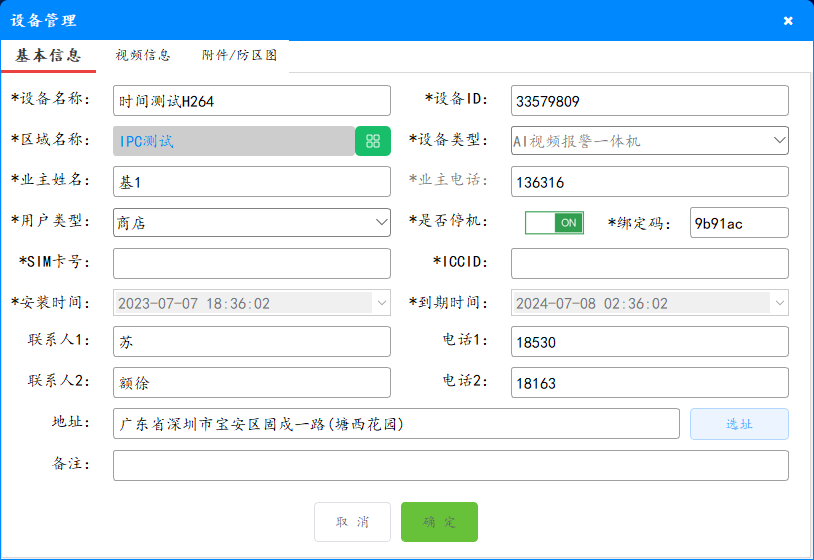

![](/img/technology/01/03-设备资料.png)
设备资料
# 3.3 参数设置
详细参数设置 参数设置 (opens new window)
# 3.4 视频播放
播放方法一:点击设备名称后的播放按钮,播放设备所有视频(在线主机和辅机),单机摄像头后播放按钮播放单个设备视频
播放方法二:右键指令开始预览
播放方法三:双击设备列表中设备播放视频设备所有视频(在线主机和辅机),双击摄像头播放单个设备视频
停止播放方法一: 点击设备名称后的正在播放按钮,停止播放设备所有视频(在线主机和辅机),单机摄像头后正在播放按钮停止播放单个设备视频
停止播放方法二:右键指令停止预览
停止播放方法三:播放区域点击停止播放图标,或者右键播放区域右键停止播放和全部停止播放

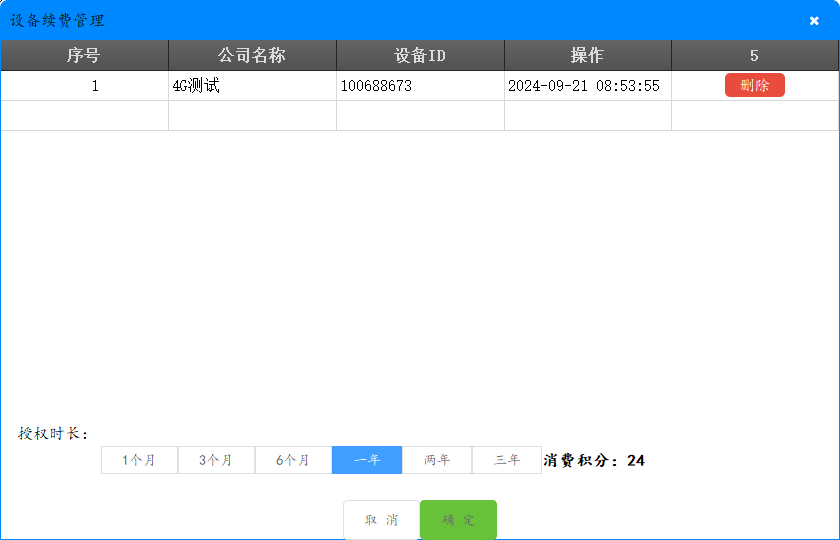

# 3.5 续费
当设备过了到期日期后,设备就布能够操作和查看视频了。设备如果需继续使用,则需要续费操作。续费使用的是积分制,续费前确认用户是否还有积分。
![](/img/technology/01/03-设备续费.png)
续费
# 3.6 地图标注
点击该按钮,页面跳转到地图标记页面,详情请到 地图标准手册 (opens new window)

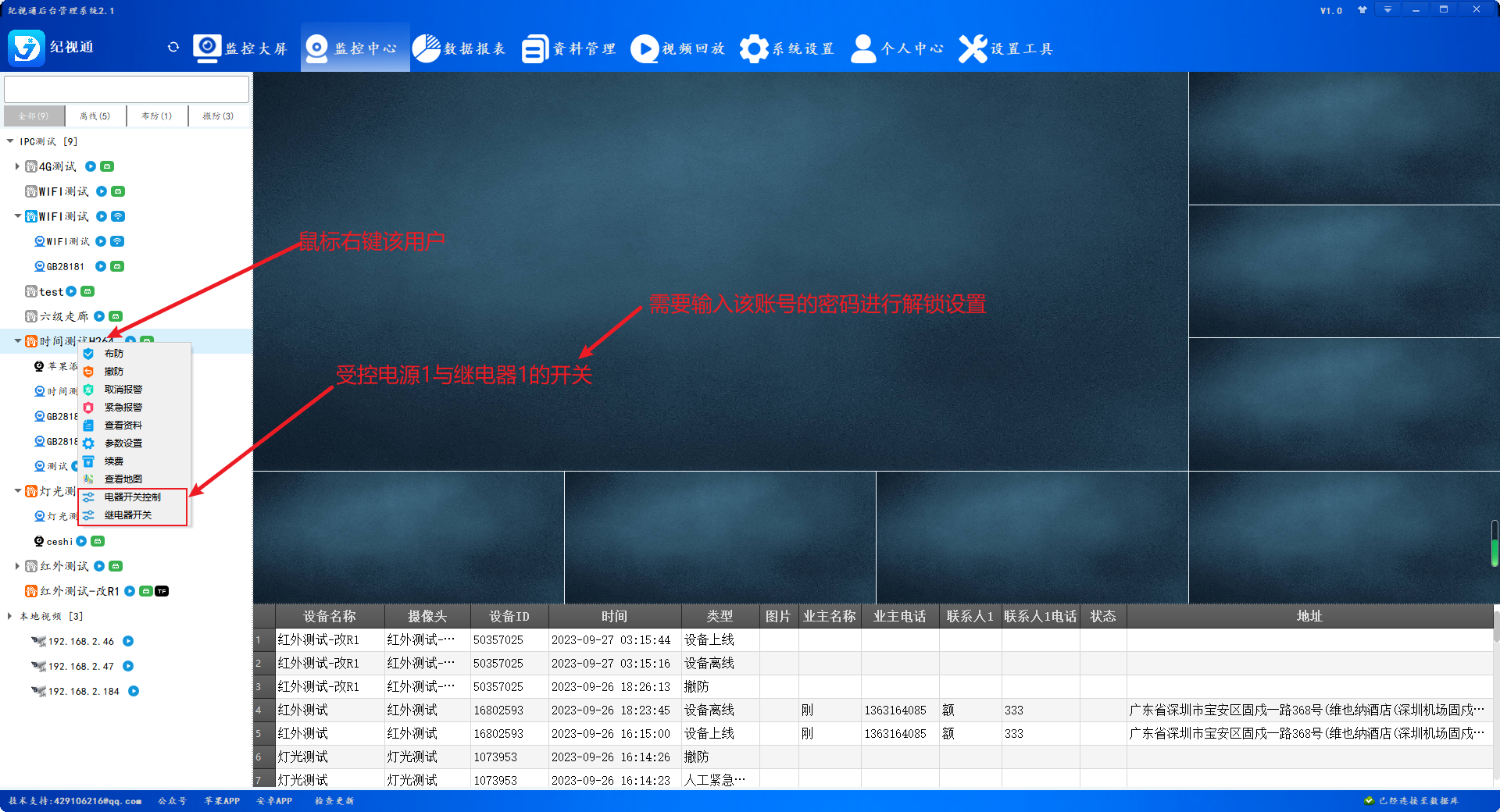

# 3.7 开关控制
- 1.受控电源开关1出厂默认联动报警输出高电平12V,可接警示牌,声光警号,喇叭等外设。也可以通过设置取消报警联动输出,当做继电器使用。
- 2.继电器开关1出厂默认输出0V,可通过继电器开关控制触发。可通过设置默认输出是高电平还是低电平。
![](/img/pc/开关控制.png)
开关控制
# 三、右上侧视频栏
视频监控栏,用户右键可任意切换视频窗口数,关闭视频,切换摄像头清晰度等,点击播放按钮即可打开视频监控。双击视频页面可以放大该点击窗口。
视频监控栏默认八个播放窗口,用户可以到个人中心设置默认窗口数量。右键窗口弹出右键指令,可进行相应快捷操作。
播放窗口设备操作图标定义:
播放
停止
标清
高清
截图
录像
开对讲
关对讲
开声音
关声音
开全屏窗口
关全屏窗口

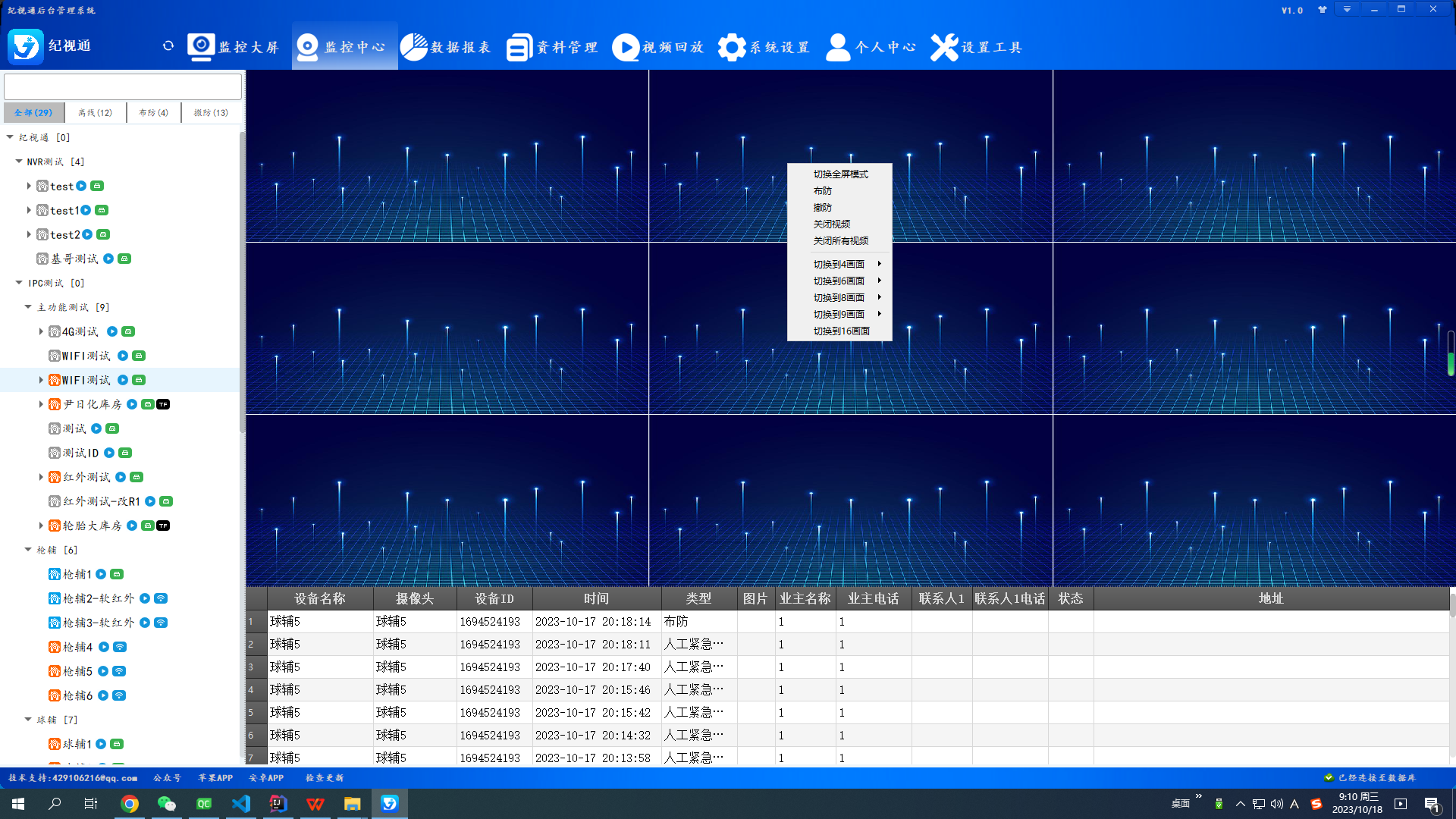

![](/img/pc/视频栏.jpg)
视频栏
# 四、右下侧消息栏

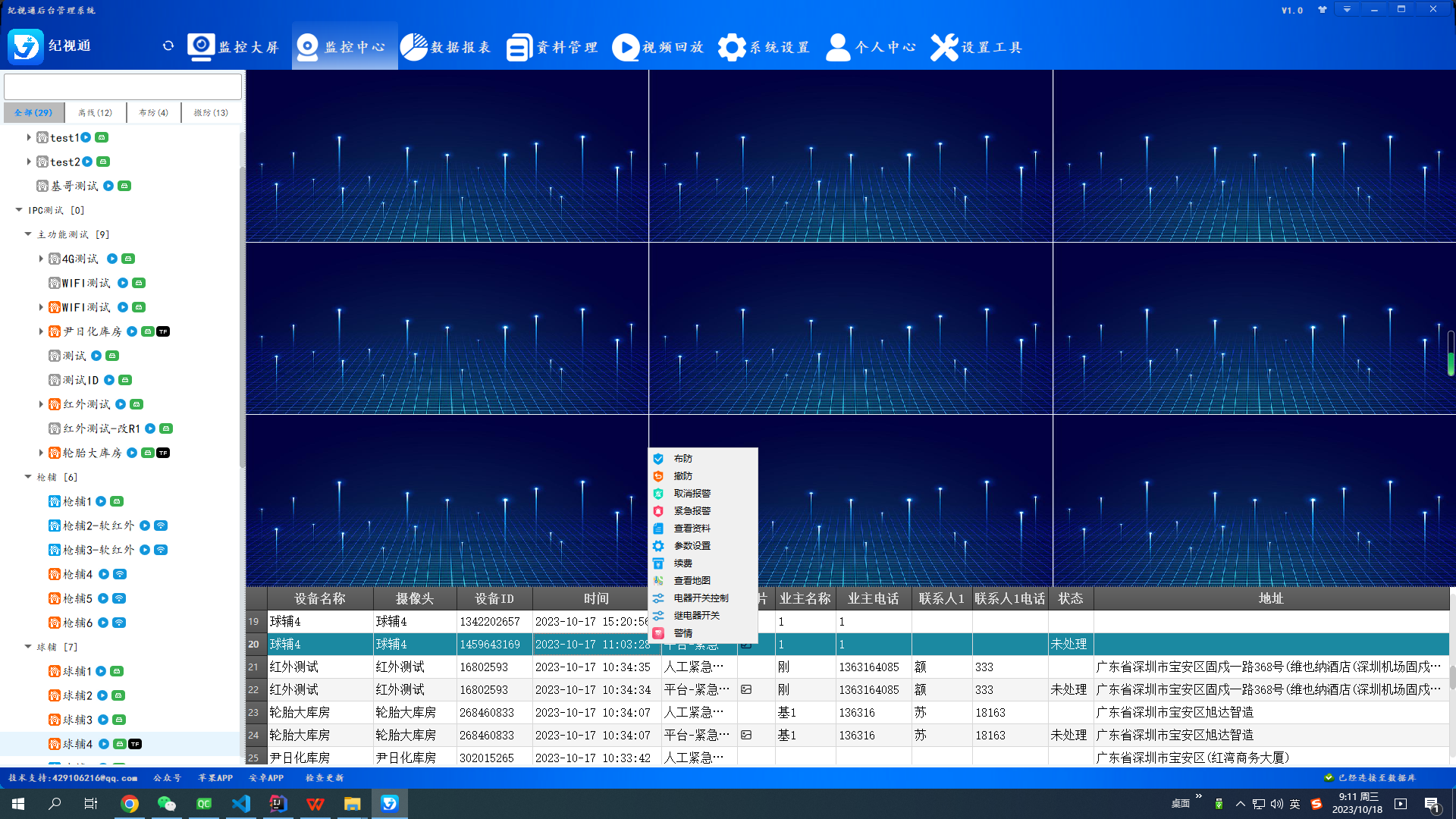

消息列表包括有报警消息、设备布撤防信息、设备上下线消息和交互信息栏,可实时查看监控设备上传的消息,让用户能及时应对设备报警.
- 字段:信息栏显示设备信息字段有设备名称,摄像头名称、设备ID、消息时间、消息类型、报警图片信息
- 操作:报警信息双击可以弹出报警弹窗;点击列表某行,左侧栏设备树列表会跳到对于的设备下,以便操作该设备;右键某行,弹出右键菜单指令与列表树的菜单功能一致。
消息栏
# 五、报警弹窗

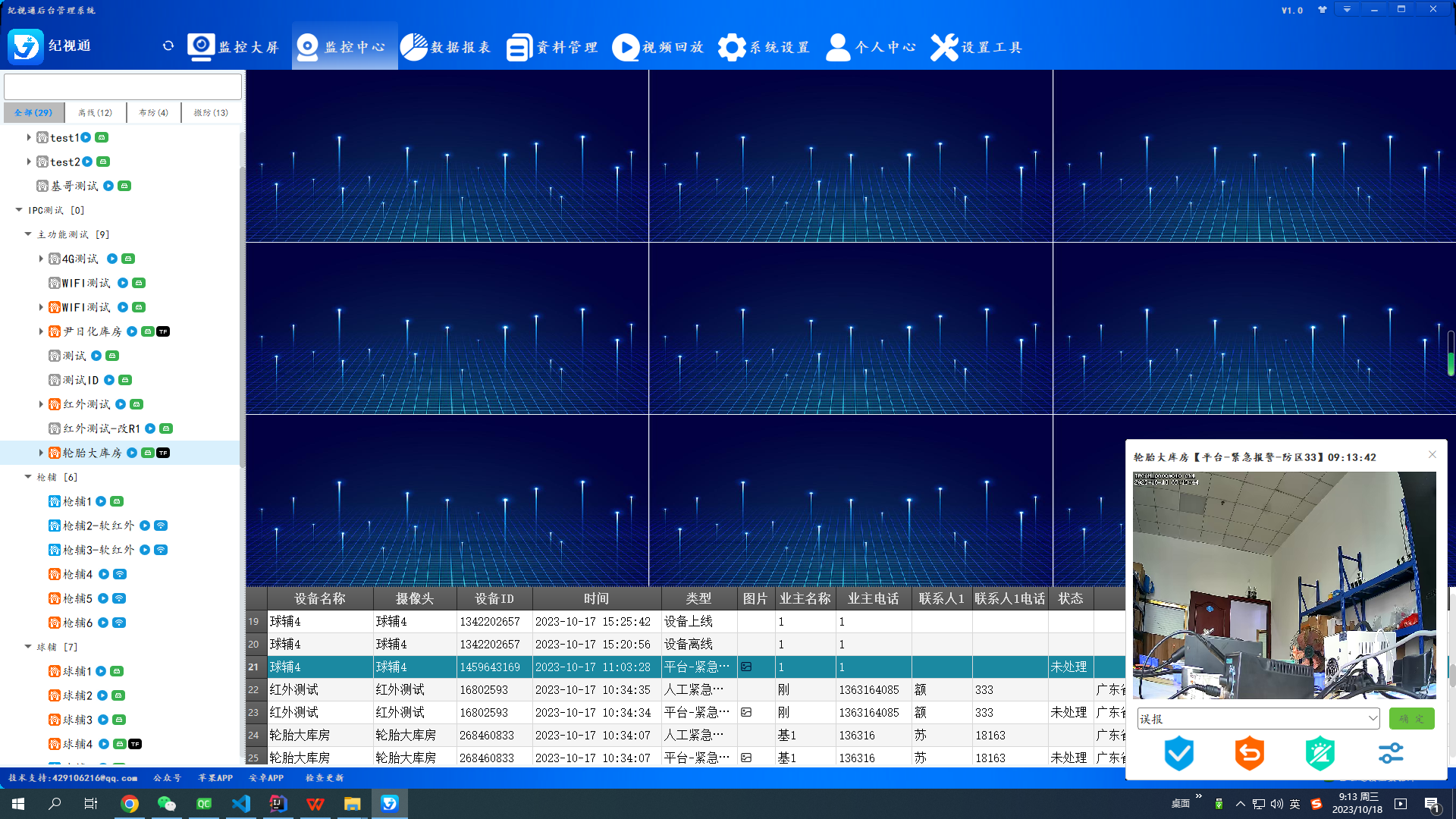

当用户设置了报警弹窗后,设备触发报警后即能弹窗报警窗口
![](/img/pc/报警弹窗.jpg)
报警弹窗
